IOJ044

m²

Franja corta fuegos de placas de yeso laminado, para edificio de uso industrial, sistema "PLACO".

541,13Q

Franja corta fuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 3 placas de yeso laminado DF / - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt12plp070b

m

Canal de perfil metálico de acero galvanizado, R 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 48x30 mm de sección y 0,55 mm de espesor.

3,670

13,03

47,82

mt12plp060b

m

Montante de perfil metálico de acero galvanizado, M 48 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 46,5x36 mm de sección y 0,6 mm de espesor.

1,570

16,42

25,78

mt12qlt030a

Ud

Tornillo autoperforante rosca-chapa, TRPF 13 "PLACO", de 13 mm de longitud.

16,800

0,25

4,20

mt12ple110

Ud

Suspensión C "PLACO".

4,200

1,19

5,00

mt12plp010

m

Perfil metálico de acero galvanizado, F-530 "PLACO", fabricado mediante laminación en frío, de 3000 mm de longitud, 45x18 mm de sección y 0,6 mm de espesor, para la realización de trasdosados autoportantes y techos.

3,000

13,20

39,60

mt12ple030

Ud

Pieza de empalme F-530 "PLACO".

0,900

1,91

1,72

mt12psg082

Ud

Fijación para concreto.

0,800

1,82

1,46

mt12plk010gfocd

m²

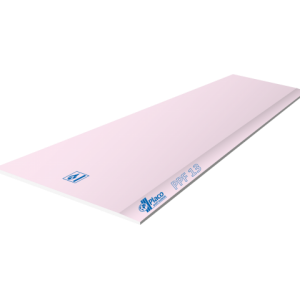

Placa de yeso laminado DF / - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas.

3,300

97,82

322,81

mt12plt010a

Ud

Tornillo autorroscante TTPC 25 "PLACO", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

20,000

0,11

2,20

mt12plt010d

Ud

Tornillo autorroscante TTPC 45 "PLACO", con cabeza de trompeta, de 45 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

20,000

0,17

3,40

mt12plt010f

Ud

Tornillo autorroscante TTPC 70 "PLACO", con cabeza de trompeta, de 70 mm de longitud, para instalación de placas de yeso laminado sobre perfiles de espesor inferior a 6 mm.

20,000

0,38

7,60

mt12plm010a

kg

Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas; para el tratamiento de las juntas de las placas de yeso laminado.

0,280

11,75

3,29

mt12plj030

m

Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas.

0,900

5,97

5,37

Subtotal materiales:

470,25

2

Mano de obra

mo011

h

Montador.

0,326

42,94

14,00

mo080

h

Ayudante de montador.

0,326

31,00

10,11

mo053

h

Montador de prefabricados interiores.

0,489

42,94

21,00

mo100

h

Ayudante de montador de prefabricados interiores.

0,489

31,00

15,16

Subtotal mano de obra:

60,27

3

Herramienta menor

%

Herramienta menor

2,000

530,52

10,61

Coste de mantenimiento decenal: 27,06Q en los primeros 10 años.

Costos directos (1+2+3):

541,13

ACTIVIDAD DE CONSTRUCCIÓN IOJ044: FRANJA CORTA FUEGOS DE PLACAS DE YESO LAMINADO, PARA EDIFICIO DE USO INDUSTRIAL, SISTEMA "PLACO".

CARACTERÍSTICAS TÉCNICAS

Franja corta fuegos inclinada, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la medianera con subestructura soporte, sistema "PLACO", compuesta por 3 placas de yeso laminado DF / - 1200 / 2500 / 15 / con los bordes longitudinales afinados, Placoflam PPF 15 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte, reforzada por la inclusión en la masa de fibra de vidrio de hilo corto no tejido para mejorar su cohesión a temperaturas altas, fijadas a la subestructura soporte compuesta por canales y montantes, formando escuadras separadas 750 mm entre sí, suspensiones y perfiles separados 400 mm entre sí. Incluso tornillos para la fijación de las placas, y pasta y cinta para el tratamiento de juntas.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
