HBH020

Ud

Bancada flotante antivibración, de concreto reforzado.

769,68Q

Bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm (1/2"), consistencia blanda, preparado en obra, y fundido con medios manuales y electromalla tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt16png010a

m²

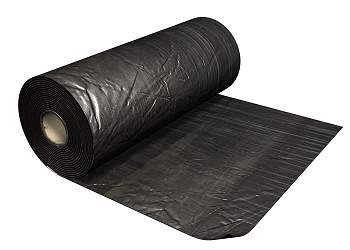

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

1,64

2,58

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm.

14,706

1,91

28,09

mt08aaa010a

m³

Agua.

0,065

10,66

0,69

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

221,12

2,65

mt16pnc020a

m²

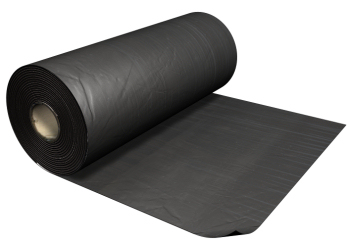

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

4,89

7,70

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de ancho y de 1,5 mm de espesor, para sellado de juntas.

0,158

8,72

1,38

mt16avg070a

Ud

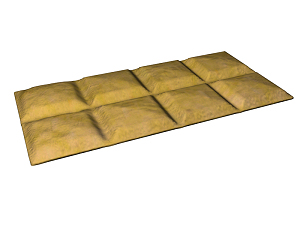

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

133,92

349,40

mt07ame120aa

m²

Electromalla tipo 6x6 10/10 de acero Grado 70, con barras lisas separadas 15,24x15,24 cm de 3,43 mm de diámetro, según ASTM A 185 y ASTM A 497.

1,650

6,07

10,02

mt01arg000q

m³

Arena de río.

0,144

105,99

15,26

mt01arg001qf

m³

Piedrín de 1/2", de tamaño máximo 12,5 mm.

0,144

191,24

27,54

mt08cem000q

kg

Cemento gris en sacos.

113,920

1,87

213,03

Subtotal materiales:

658,34

2

Equipo y herramienta

mq06hor010

h

Concretera mecánica.

0,185

11,13

2,06

Subtotal equipo y herramienta:

2,06

3

Mano de obra

mo042

h

Albañil especialista en concreto armado.

0,338

45,68

15,44

mo089

h

Ayudante albañil especialista en concreto armado.

0,338

33,67

11,38

mo113

h

Peón albañil.

0,563

30,74

17,31

mo020

h

Albañil.

0,410

43,50

17,84

mo112

h

Peón albañil capacitado.

0,375

31,39

11,77

mo054

h

Montador de aislamientos.

0,335

44,96

15,06

mo101

h

Ayudante de montador de aislamientos.

0,168

32,07

5,39

Subtotal mano de obra:

94,19

4

Herramienta menor

%

Herramienta menor

2,000

754,59

15,09

Costos directos (1+2+3+4):

769,68

ACTIVIDAD DE CONSTRUCCIÓN HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE CONCRETO REFORZADO.

CARACTERÍSTICAS TÉCNICAS

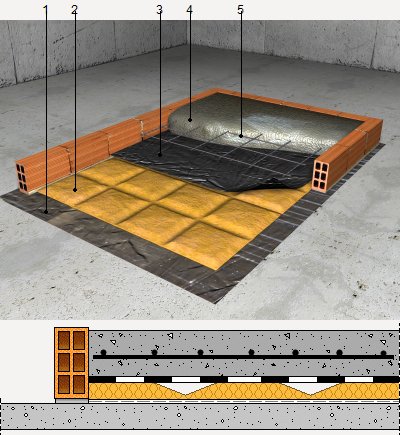

Formación de bancada continua flotante antivibración, de concreto reforzado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de concreto f'c=210 kg/cm² (3000 psi), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm (1/2"), consistencia blanda, preparado en obra, y fundido con medios manuales y electromalla tipo 6x6 10/10 de acero Grado 70, con barras separadas 15,24x15,24 cm de Ø 3,43 mm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor, encofrado perimetral de ladrillo cerámico hueco y curado del concreto.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armadurías con separadores homologados. Preparación del concreto. Fundido y compactación del concreto. Regleado y nivelación de la capa de compresión. Curado del concreto.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
